Transparenta solskydd av ETFE och kväve i Media TIC


Luftfyllda solskydd av ETFE (ethylen tetrafluorethylen) som en extra hud utanpå stålskelettet

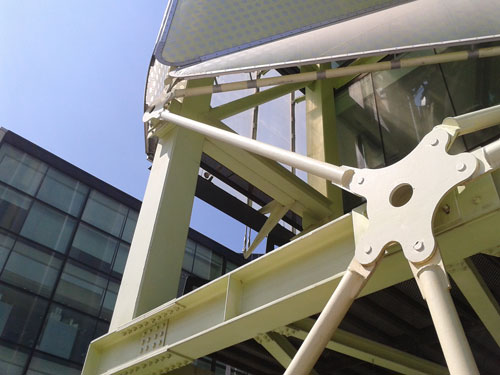

Media TIC i Barcelona är en 38 meter hög kubisk byggnad med säregen exteriör i 9 våningar. Jag har aldrig sett något liknande. Ihåliga kuddar av plast täcker en ljusgrön stålkonstruktion som fylls med kvävgas och fungerar som solskydd för att minska behovet av aktiv kylning.

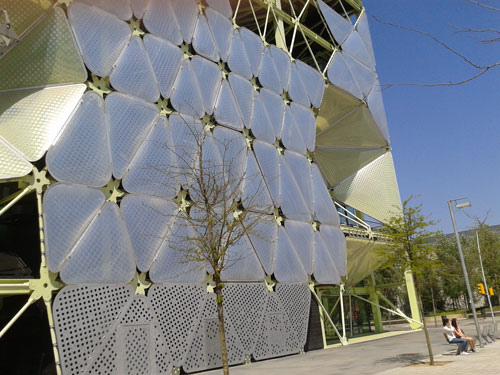

På sydvästfasaden till vänster fylls de vertikala plastkanalerna av kvävgas. Sydöstfasaden till höger är täckt av luftfyllda plastlinser eller plastkuddar. En kudde innehåller tre lager plast och två fack som reglerar solljusinsläppet. Det innersta plastlagret i den trekantsformade plastkudden är helt genomskinlig, mellanlagret och det yttersta lagret har både genomskinliga och halvgenomskinliga partier. Beroende på vilket fack som är luftfyllt blir hela plastbubblan helt eller halvt transparent

Alla fasader har olika uttryck och utformade med hänsyn till väderstrecken och behovet av solskydd. När solskyddsfunktionen med kvävgas är aktiverad är solfaktorn så låg som 0,10, dvs endast 10 % av solvärmen passerar. En mellangrå screenmarkis har ungefär samma solfaktor. Tyvärr såg jag bara byggnaden från utsidan eftersom verksamheten hade påskstängt. Media TIC innehåller både kontor och publika undervisningslokaler. Nästa gång jag är på besök är det förhoppningsvis möjligt att uppleva byggnaden inifrån och se ut genom plastbubblorna. Adressen är korsningen Sancho de Àvila och Roc Boronat. Absolut värt ett besök om man är intresserad av det senaste inom hållbart byggande!

Jag hittar inga uppmätta eller beräknade siffror för energi- och miljöprestandan men vill ändå nämna några av projektets miljöanpassningsåtgärder (källa BZFC, dvs konsortiet som är exploatör i utvecklingsområdet):
– 20 % lägre kostnader för kylning tak vare solfiltret av ETFE,
– yttre solskydd i fasaden av ETFE, 2 500 m2, i kombination med områdets närkyla,
– solcellsmoduler och terrass på taket,
– regnvatteninsamling.

Byggnadsfakta
Byggnadshöjd: 38 m
Byggnadsarea: 16 000 m2 ovan mark i nio våningar och 7 100 m2 med 200 p-platser under mark
Lokalyta: 14 000 m2
Användning: undervisningslokaler och kontor
