Den senaste holken på Skördevägen 20 är för fåglar, av FSC-märkt trä och föredömligt flexibel. Den är ekologiskt monterad på en tvärslå och upphängd i en grenklyka (tips från Naturhistoriska riksmuseet). Holken har två utbytbara fronter som drar till sig olika fågelfamiljer beroende på storlek. Utan front blir öppningen rektangulär och lika bred som holken:
1. 28 mm hål för små mesfåglar (på tomten finns både blåmes och talgoxe )
2. 32 mm hål för lite större fåglar och sparvar
3. En bred rektangulär öppning som lämpar sig för grå flugsnappare, sädesärla och rödhake

Holken är uppsatt men får vänta på sina första hyresgäster till 2013. Till dess hänger den som ett smycke i askträdet, det enda befintliga trädet som kunde sparas när huset byggdes 2010. Igår 29 maj var det exakt två år sedan vi flyttade in huset. Nu är det svårt att föreställa sig att tomten tidigare var en asfalterad angöringsplats med en liten gröning och tre askträd från 60-talet.

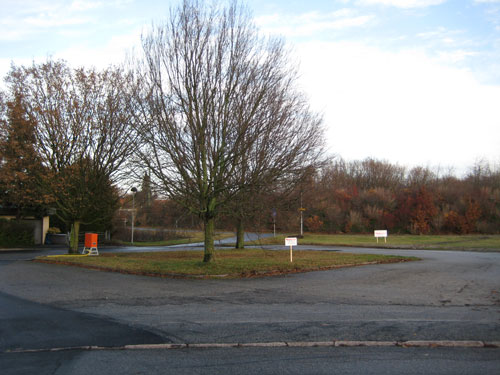

5 december 2009 inför byggstart

Tomten avstyckades i samband med bygget av dubbelspåret längs Västkustbanan. Tre fastigheter intill tomten exproprierades med hänsyn till säkerhet och buller pga av det korta avståndet till det nya spåret. Angöringsplatsen blev överflödig och kommunen valde istället att förtäta på godkänt avstånd från spåret. Villa Trift 3.0 ligger ca 40 m från närmaste spårmitt. I nästa inlägg berättar jag mer om ljudet från omgivande väg- och tågtrafik. Ingen av familjens fem medlemmar störs av varken bilar eller tåg. Men jag valde ändå att genomföra en ljudmätning för att kontrollera om ljudnivåerna uppfyller det högt ställda kravet på ljudklass B från trafik och installationer (klass C motsvarar normalnivån och klass A är inte särskilt vanlig i dagens bostadsbyggande).

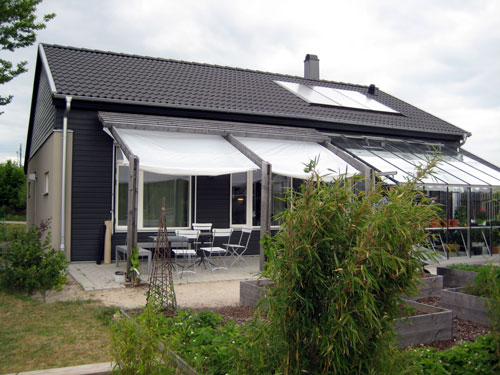

26 maj 2012, exakt två år sedan slutbesiktningen i Villa Trift 3.0. Dagen sammanföll med ett garden-party med lätt regn, därav det provisoriska regnskyddet under pergolan

För en ”urban walker” är gång ett transportmedel. Det är precis så jag tar mig fram i staden, till fots så ofta jag kan om tiden medger. Förflyttning med en hastighet av drygt 5 km/h tar ju lite mer tid i anspråk. Vädret är aldrig något hinder. För det mesta lyckas jag åtminstone ta mig fram till fots en timme om dagen. Helsingfors reseplanerare kan rekommenderas för gångfantaster som är på besök i finska huvudstaden. Söker man en sträckning mellan två punkter får man reda på i vilken miljö man kommer att röra sig i (t ex parkstråk, separerade GC-stråk) och dessutom på vilket underlag! ”Väglaget” har betydelse även för gångare, t ex om det är grus eller hårdgjord mark.

Urban Walking är projektnamnet för ett spännande forskningsprojekt där forskare från både Lunds universitet och Malmö högskola samarbetar. Projektet var ett av flera som presenterades under temadagen om Malmö–Lund i samverkan för en hållbar utveckling på Planet Lund festivalen 23 maj. Ett annat projekt som särskilt väckte mitt intresse vara Fragmentering av städer. Syftet med ett av delprojekten är att tränga djupare ner i omvandlingens praktik. Hur kan en överflödig parkeringsplats förvandlas till en mer användbar aktivitetsyta för unga tjejer i Rosengård. Och hur organiseras en samförvaltning för att säkra långsiktighet?

Temadagen avslutades för en del av oss på Herkules uteservering till DJ Clara Stjärnas mix av tung sydafrikansk house. (På dagarna är Clara verksamhetschef vid ISU och den som har höjt ISU:s aktiviteter till nya nivåer.) Ett par timmar senare gick några av oss vidare till en vernissage av exjobbet Härlagat av en designstudent från Industridesignskolan i Lund. Det bjöds på Japan och Skåne i skön förening och dessutom otroligt snyggt och aptitligt presenterat!


Tänk om det någon gång kan se ut så här på Skördevägen 20

Här pågår även försäljning av ekologiska grönsaker uppdragna på Den Gamles Gård. Jag kom hem med palsternacka, bondböna, vaxböna, purjolök, romansallad och sallad rosso, allt i plugg à 3 kr! Min egen frösådd i odlingslådorna har nämligen inte lyckats så bra. Fyra dagar med runt 25 grader och sol räcker för att småplantorna ska ge upp. Jorden i odlingslådor torkar ut fortare än i marken. Det är bara potatis, sockerärt och ett par squashplantor som har klarat sig. Inser nu att jag borde ha vattnat. 15-dagarstorget på Bytaregränd 4 C har öppet till och med lördag.


Den gamle står även på Mårtenstorget i Lund på fredagar och lördagar och säljer plantor i kruka och plugg

(Fortsättning på föregående inlägg och det sista inlägget från rapporteringen av Fuktcentrums Informationsdag)

Paula Wahlgren från Chalmers avslutade dagen med en presentation av sin forskning om lufttäthet i byggnader. Bristande lufttäthet ger ökad energianvändning, dålig komfort (drag och kallras), sämre verkningsgrad i ventilationsvärmeväxlare eftersom all uteluft inte passerar värmeväxlaren och risk för fuktskador i konstruktioner. Ett mycket otätt hus kan läcka 2 l/s m2 omslutande area. Jämför med passivhuskravet på 0,3 l/s m2 och att man ofta uppnår 0,1–0,20 2 l/s m2 i nya energieffektiva hus. I ett otätt hus i ett vindutsatt läge kan luftläckaget genom klimatskalet vara större än värmeförlusten genom ventilationen! (I ett självdragshus står ventilationsförlusterna normalt för ca 15 % av de totala värmeförlusterna genom klimatskalet. Väggar och dörrar står för 20 %. I ett mekaniskt ventilerat hus blir andelen ventilationsförluster ungefär det dubbla. Källa: Energimyndigheten.)

Ett tips för att säkerställa god lufttäthet är förstås att ställa krav på täthet och att tidigt informera om att huset ska provtryckas. Av 28 undersökta hus visade sig att 47–59 % hade lägre luftläckage än täthetskravet redan vid första provtryckningstillfället! Det är också en god idé att planera för ett installationsskikt i ytterväggen. Genom att låta plastfolien ligga en bit in i väggen minskar antalet genomföringar för elkablar och rör. Dessutom minskar risken för att tätskiktet punkteras av brukare som t ex spikar upp tavlor. Ett annat tips från Owe Svensson från SP (Sveriges Tekniska Forskningsinstitut) var att göra en kompletterande provtryckning i det färdiga huset för att se det verkliga resultatet efter lagningarna.


Provtryckning i Villa Trift 3.0 för att upptäcka luftläckorna genom golv, väggar och tak, ett sk blower door test

Vårt hus, Villa Trift 3.0, provtrycktes två gånger med bra resultat i mars 2010 och maj 2010 (0,19 l/s m2 respektive 0,13 l/s m2). Sydsvenskans web-TV var med och filmade första gången (se filmen). Mitt krav var maximalt luftläckage på 0,3 l/s m2. Vid den här tiden fanns bara två småhusföretag i Skåne som provtryckte sina hus. Både byggentreprenören och totalentreprenören fick uppleva sin första provtryckning av ett bygge i samband med uppförandet av Villa Trift 3.0. Förändring och lärande var mitt motto för hela projektet. Till halgen har vi bott i huset i exakt två år. Jag insåg redan tidigt att en av husets bästa egenskaper är lufttätheten. Det ett stort plusvärde att slippa drag och kall tilluft och något man absolut ska förvänta sig i ett modernt nybyggt hus. Som egnahemsbyggare och professionell byggherre ska man självklart ställa krav på en täthetsprovning. Det tjänar både miljön och plånboken på.

(Fortsättning på tidigare inlägg) Jag blev mest överraskad av Anders Kumlins bilder från nybyggda lägenheter med kondens på insidan av fönstren trots mekanisk ventilation. Kondens på insidan av fönsterglas är något man kan se i gamla hus med dålig ventilation. Orsaken till fukt på insidan av fönstren i nya bostäder är lägenhetsvisa ventilationsaggregat med roterande värmeväxlare i kombination med högt fukttillskott.

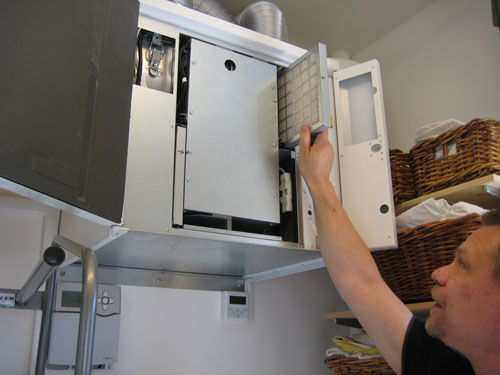

Roterande värmeväxlare i Villa Trift 3.0

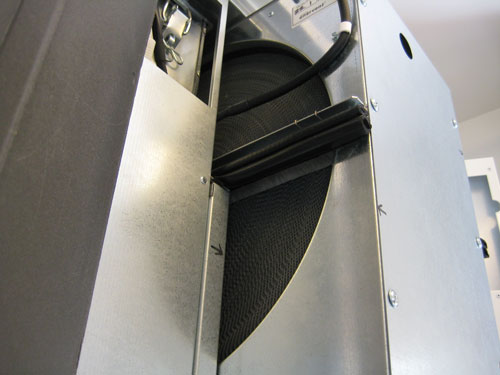

80 m veckad aluminiumplåt överför värmen i frånluften till tilluften som fördelas i sovrum och vardagsrum. Den roterar mellan ett halvt varv till 9 varv per minut

Jag resonerade med några andra deltagare efteråt och förstod att problemet inträffar på vintern, ofta i mindre lägenheter med större hushåll. Man förstår att fuktbelastningen kan bli hög om duschen är igång en lång sammanhängande tid, om man samtidigt lagar mat och har blöt tvätt på tork i lägenheten. Om värmeväxlaren återvinner 85 % av värmen i rumsluften och det är 0 grader utomhus och frånluften är 20 grader blir avluften som passerar ut 3 grader. Med en temperatur på 3 grader kan avluften bära ett normalt fukttillskott på 1 g/m3 luft. Om det tillförs 3 g/m3 kan avluften inte bära den tillförda fukten vilket leder till kondens på rotorn. Kondensvattnet tillförs sedan tilluften och den relativa fuktigheten stiger. Är duschen igång lång tid kommer ännu mer fukt att kondensera i värmeväxlaren och tillföras rummet på nytt med stigande RF som följd. Det hjälper inte att dränera bort vattnet eftersom vattendropparna stannar på rotorn som snurrar ganska långsamt. Hur kan man göra för att undvika problemet? Problemet är kopplat till lägenhetsvisa aggregat. finns istället en centralt placerad roterande värmeväxlare uppstår aldrig problemet med fuktåterföring. Lägenheter med  plattvärmeväxlare är också skonade eftersom det saknas en snurrande rotor som överför värme.


Tilluftskanalen som kan återföra fukt i en roterande värmeväxlare under vissa speciella omständigheter. Fotot är taget på bygget av Villa Trift 3.0 före montaget av den vägghängda värmeväxlaren

Jag har funderat vidare utifrån mina egna erfarenheter och tror att möjligheten att forcera fläktarna kanske minskar problemet. Det är också viktigt att man använder spisfläkten vid matlagning istället för att frånluften ska ventilera bort matos och vattenånga. Risken för problemet med fuktåterföring är säkert större om man har kolfilterfläkt över spisen som inte transporterar bort fukten genom en imkanal. Matosen passerar kolfiltret som tar bort lukter men vattenångan går tillbaka ut i rummet. Och man kan förstås ändra sina tvättvanor! Snabba duschar minskar både energiåtgång för varmvatten och problem med fuktöverföring om man har installerat roterande värmeväxlare. Jag har aldrig upplevt kondens på insidan av fönstren i Villa Trift 3.0 trots att vi har en roterande värmeväxlare. Vi är fem personer i hushållet men husets boyta är 132 m2, dvs större boyta än en genomsnittlig lägenhet. Vår värmeväxlare är dessutom inställd så att den forceras när den relativa fuktigheten i frånluften blir högre än inställt värde. Börvärdet är inställt på 60–63 %. Vi låter tvätten självtorka på ställning i tvättstugan vilket i och för sig bidrar till ett större fukttillskott. Men familjens medlemmar duschar vid helt olika tider. Luften hinner därför torka upp mellan dusch- och badtillfällena. Mina sista intryck från Fuktcentrums informationsdag kommer i nästa inlägg…


Fågelautomaten är en trivselhöjare på uteplatsen

Jag gör ett kort avbrott i rapporteringen av Fuktcentrums Informationsdag och presenterar några snapshots från odlingarna på friland och i växthuset. Även växter kan få för stort fukttillskott. Det verkar som om jag övervattnade några plantor efter frösådden i mars–april. Vi var bortresta första veckan i april. Alla försådda plantor förvarades inomhus pga den låga utetemperaturen och plantorna fick rikligt med vatten för att klara sig hela veckan. Ventilationen var dessutom inställd på bortaläge med reducerat luftflöde. En del chiliplantor fick redan då vitmögel på jordytan som envist håller sig kvar trots omplantering i stora krukor med ny jord. Har skrapat bort det översta jordlagret och ersatt med ny jord. Nu gäller det att inte vattna för rikligt. Tomatplantorna och basilikan är än så länge befriade från skador. För mig som nybörjare i växthuset är det en större utmaning att lyckas med odling än med att bygga hus.


Två tomatsorter från Runåbergs fröer: Tigrella och Brandy Wine

De nya solrosplantorna är utplanterade. Jag råkade nämligen bryta tre av fem plantor förra utplanteringsomgången 21 april. Två av fem squashplantorna som planterades ut på friland vid samma tid har möjligen klarat sig. Min kompis Åsa hade som tur var en över i sitt växthus och den kom i jorden igår efter en vecka i växthuset. Gårdagen 19/5 var perfekt för utplantering – inte för mycket vind eller stark sol och lätt regn i omgångar.


Till vänster en nysatt solrosplanta och till högere ett nytt försök med squash

(Fortsättning på föregående inlägg) Jesper Arvidsson deltar i en undersökning om framtidens trähus där man följt produktionen av fyra prototyphus från olika småhusföretag. Han konstaterade att hälften av skadefallen har skett i hus som uppförts när det regnade.

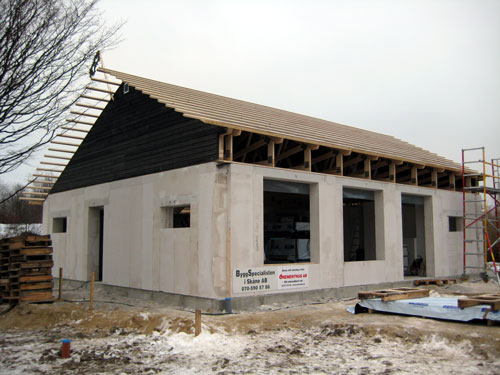

Mitt hus, Villa Trift 3.0, är ett stenhus av lättbetong. Huset stomrestes i januari 2010 utan väderskydd med hjälp av en kranbil på två dagar. Inom en vecka stod alla väggelement av lättbetong på plats och trätakstolarna var täckta med underlagstak. Krönen på elementen är särskilt utsatta och måste täckas vid nederbörd men vi slapp som tur var regn och snö hela veckan. Det är ju inte så lätt att boka om en kranbil…

Angela Sasic från Chalmers pratade bl a om olika mögelindex och betydelsen av det geografiska läget. Skalan går från 0 till 6 där 6 är värst. Vid index 1 syns mögel endast i mikroskop. Vid mögelindex 3 är mögel synligt för ögat. Längs västkusten och i sydligaste Sverige är risken för mögel avsevärt högre medan risken för mögel i Stockholmsregionen betydligt mindre. I kalla norra Sverige är risken för mögelproblem mycket liten. Förutom hög relativ fuktighet på t ex kallvindar är temperatur och tid viktiga faktorer för mögelrisk. Mögelsvamp gillar värme och fukt men behöver också tid för att utvecklas. Orten har därmed stor betydelse för fuktsäkerheten. Då inser man att fuktskador kommer att bli mycket vanligare i framtiden eftersom våra utsläpp av växthusgaser bidrar till ett fuktigare klimat.

Man kan tro att en tegelfasad håller tätt men tegelstenar suger in vatten både genom fogarna och stenen. Peter Brander från Skanska berättade att det bara tar 15 min för regnvatten att tränga in genom tegelmuren till luftspalten vid kraftigt slagregn! Hans kollega Jörgen Falk höll ett intressant föredrag om ventilationen i luftspalten bakom t ex fasadskivor. Jag har länge undrat hur bra ventilationen faktiskt är i en luftspalt och borde det inte vara sämre med horisontell läkt även om den är genombruten av hål? Och vilken är den optimala spaltbredden? 5–10 mm är alldeles för lite medan en bredd på 20–30 mm bidrar till mycket bättre uttorkning. Det tar 5 dygn att torka ut en helt blöt gipsskiva med stående läkt. Väljer man horisontella läkt behövs ytterligare två dagar. En oventilerad putsad mineralullskonstruktion tar 4 gånger så lång tid och puts på cellplats tar 20 gånger längre tid att torka ut! Både vertikala och horisontella läkt fungerar och ger tillräcklig luftomsättning i spalten. Fortsatt rapport i nästa inlägg…

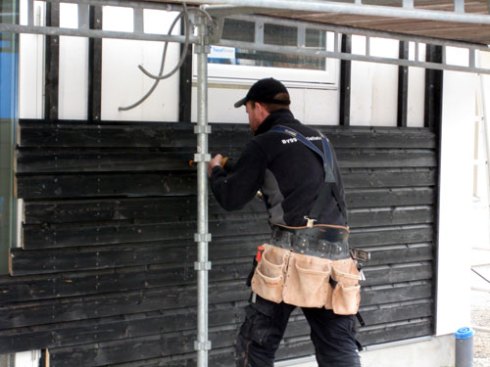

Söderväggen på Villa Trift 3.0 är klädd med mörkgrå träpanel med luftspalt mellan panel och lättbetongelement. Panelen är infäst i stående reglar med papp mellan träreglarna och betongen. en bra konstruktionslösning om man vill säkerställa snabbare uttorkning av lättbetongen som blir särskilt bra med en södervänd panel i mörk kulör

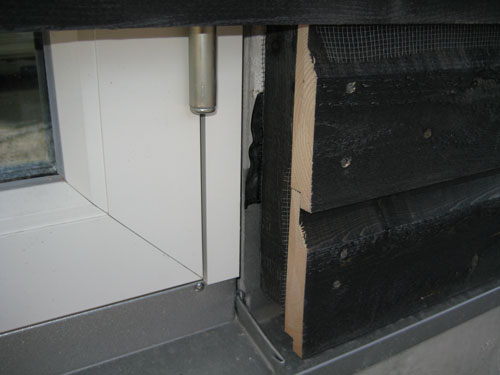

Bakom panelen syns den uppdragna vattenutledande plåten som är fastklistrad med asfalt. Men den borde kanske dragits upp ännu längre? Peter Brander underströk att uppviket av plåtar vid taklanterniner mm bör vara 30 cm för att undvika att vatten driver över kanten


Illustration till BETSI-undersökningen för Boverket. Kiran M Gerhardsson 2011

Få bukt med fukt är titeln på en användbar och lättillgänglig bok med exempel på hur man kan bygga fuktsäkert. Boken är skriven av Ingemar Samuelson, Jesper Arfvidsson och Carl-Eric Hagentoft kom 2007 men är forfarande aktuell eftersom dagens byggen fortfarande drabbas av omfattande fuktskador. Flera av skadexemplen återkom på årets informationsdag om ventilerade konstruktioner och lufttäta hus som hölls av Fuktcentrum i nyligen invigda Clarion Hotel Post i Göteborg 9 juni. Jag missade höstens informationsdag i Lund och fick ta mig till Göteborg. En hel del var bekant för mig sedan tidigare. Fukt är ett självklart ämne på Passivhuskonferenserna och ett återkommande ämne i tidningen Bygg & Teknik som jag prenumererar på. Media har under de senaste åren gjort enstegstätade fasader kända för allmänheten i både tidningar och på TV. Det har skrivits flera rapporter om t ex enstegstätade fasader och ventilerade krypgrunder. Inför bygget av mitt eget hus, Villa Trift 3.0, läste jag flera rapporter och artiklar om ökade fuktproblem på kalla välisolerade vindar. Här kommer ett axplock av intressanta nyheter på fuktområdet som är relevanta för moderna energieffektiva byggnader med mina egna bildexempel från Villa Trift 3.0.

En av inledningstalarna påstod att 80 % av alla byggskador är fuktrelaterade. En anledning kan vara att dagens hus använder mer komplicerade konstruktioner för att uppnå kraven på god komfort och energieffektivitet. Traditionella konstruktionslösningar måste i en del fall förändras och bygga på ny kunskap.

Enstegstätade fasader har öppnats på 1000 ställen och visat sig ha flest skador på de vindutsatta sidorna. Många skador är dessutom inte synliga utifrån! De flesta byggföretag har övergett byggmetoden och väljer andra alternativa väggkonstruktioner:
1. Puts på skiva med ventilerad spalt
2. Beprövade sandwichväggar
3. Beprövade lättbetongväggar men tjockare än tidigare
Det återstår att se vilka nya problem som kan uppstå med ändrade konstruktionslösningar. Särskilt puts på skiva. Man ska även vara uppmärksam på att tjocka lättbetongväggar tar längre tid att torka ut.

Hur gör vi välisolerade och ventilerade vindar mer fuktsäkra? Ingemar Samuelssons svar var lufttäta bjälklag och undertryck i huset för att undvika att fuktig rumsluft tar sig upp på vinden. Välj fukttåliga material och isolera råsponten utvändigt (en vanlig konstruktion i nya ventilerade vindar i lågenergihus). Byggskedet är extra viktigt! Har fukt hamnat på vinden under byggtiden kommer den inte att torka ut om man inte använder avfuktare. Var även uppmärksam på att undvika inbyggd fukt i t ex råspont. Ett annat sätt att lösa för höga fuktnivåer på kalla välisolerade vindar är att installera en fuktstyrd fläkt som tyvärr kräver eltillförsel. Fortsättning följer…


Första vintern i Villa Trift 3.0 december 2010. Utvändig vindslucka, oventilerad takfot och reglerbara gavelventiler

Själv valde jag en passiv lösning i Villa Trift 3.0 utan traditionell takfotsventilation men med gavelventiler. Väggventiler på gavlarna är alltid stängda men de ger mig möjlighet att ventilera bort ev byggfukt eller fukt pga av läckage. Vindsluckan sitter på gaveln istället för i vindsbjälklaget. Underlagstaket är 2 mm tjockt är diffusionsöppet, dvs fukt kan vandra igenom materialet. Underlagstaket består av 5 sammanlimmade pappskikt och tillverkas av Paroc. Enligt Ingemar Samuelsson har man tyvärr ingen glädje av ett ångöppet underlagstak på vintern eftersom det inte finns någon drivkraft för fuktvandring utåt (pga att temperaturen på vinden kan vara lägre än uteluften). Jag har inspekterat vinden ett par gånger per år. Vinden har inget synligt mögel, klimatet känns torrt och vi slipper skotta snö på vinden! Det är inte ovanligt i Skåne att snö blåser in genom den ventilerade takfoten.

Fortsättning följer med fler fuktnyheter…
