Årets första aktiva solenergitillskott

Foto från bygget: av VillaTrift 3.0, solfångarmontage  i april 2010

På trettondagen 6 januari strålade solen hela dagen från klar himmel. Solen värmde botten av ackumulatortanken från 30 till 38 grader under två timmar. I solfångaren på taket var temperaturen som mest 38 grader. Temperaturen i utomhusluften var ca 5 grader men i växthuset fick pelargonerna njuta av 10 grader. I december gick cirkulationspumpen till solkretsen bara en timme. Det stämmer bra med energiberäkningen som redovisar 0 kWh i energiutbyte under december. I januari beräknas däremot solen tända till och ge 13 kWh. Under en sommarmånad är tillskottet däremot så stort som ca 350 kWh.

Solenergifakta för Villa Trift 3.0:
Årligt solenergitillskott (enligt energiberäkningen): 2 357 kWh eller 17,8 kWh/m2 år (större delen går till tappvarmvattnet).
Solfångarmodell: Plana takintegrerade solfångare 6,9 m2. Vitosol 200 F tre moduler (tillverkade av Viessmann).
Ackumulatortank: Nordic Värmeberedare TBA500, mått 700 x 700 x 1960 mm (reshöjd 2 130 mm), isolering 45 mm i sida och 95 mm i topp. 10 m solslinga och 6 kW elpatron.
Tankvolym: 500 liter. Tanken fungerar som ett värmelager för solenergi från solfångaren och bränsleenergi från den vattenmantlade kaminen. En tank ska egentligen vara bättre isolerad men utrymmet i en modern tvättstuga i ett ytsnålt småhus som Villa Trift 3.0 begränsar valmöjligheten. Men spillvärmen kommer till nytta för att torka kläder på torkställningen. Under uppvärmningssäsongen återvinns dessutom spillvärmen av värmeväxlaren i ventilationsaggregatet.

Fler foton från montaget i apriloch maj 2010:

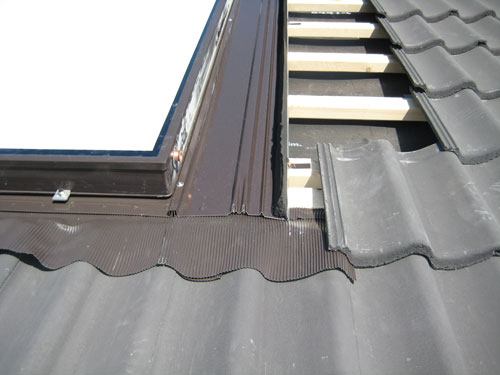

Tillpassningen av takpannorna tog en del tid

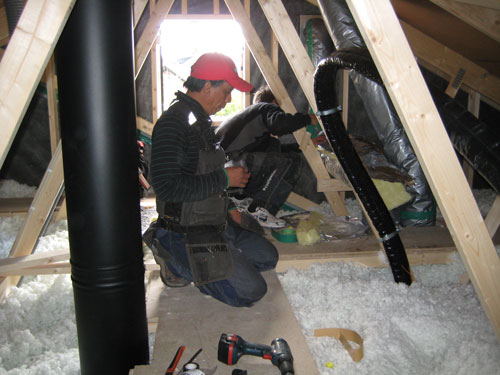

Ismail (Solrike Energi) stod för den slutliga installationen tillsammans med Dan (Lundabygdens Rörservice)

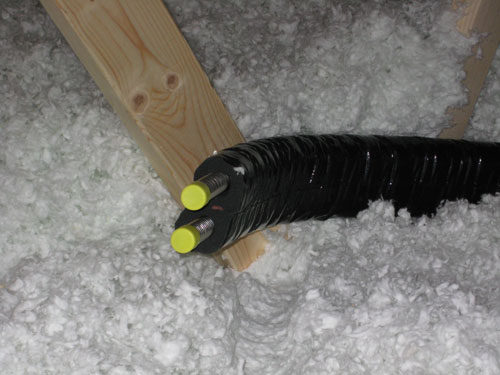

Solslingan med 6 m lång isolerad fram- och returledning

Tätningen runt genomföringarna är superviktiga i ett energisnålt och fuktsäkert bygge
