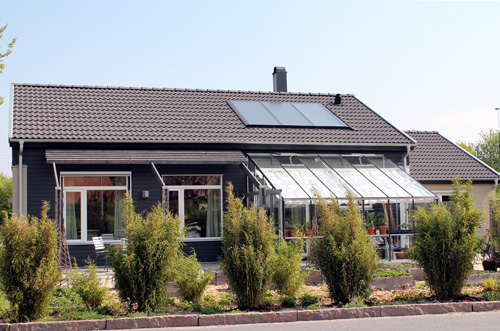

Villa Trift 3.0 är ett egenritat kataloghus som färdigställdes för tre år sedan i maj 2010
I helgen var Jacob på besök i Villa Trift 3.0 inför ett reportage om solvärme i tidningen Hus & Hem. Tänkte därför passa på att presentera vår solvärmeanläggning lite närmare på bloggen. Nedan följer en frågelista med de vanligaste frågorna som jag brukar få och mina svar.
Solvärme eller solel?
Verkningsgraden är bättre för solfångare som värmer tappvatten än för solceller som producerar el, ca 40 % respektive 12–15 %. Solfångare är alltså effektivare på att omvandla den instrålade solenergin till användbar energi. Men husets södervända takyta är planerad för framtida solceller när de har sjunkit i pris. Fick en offert förra året för en 20 m2 stor solelanläggning med takintegrerade solcellsmoduler av monokristallint kisel. Prisförslaget var runt 100 000 kr och den årliga elproduktionen beräknades till ca 2 500 kWh. Med 20 års avskrivningstid blir elpriset alldeles för högt, ca 3,50 kr/kWh. Men det händer mycket på solelfronten. I dagsläget kan mikroproducenter som är anslutna till Lunds Energis elnät sälja överskottsel till Lunds Energi för 1 kr/kWh.
Plana solfångare eller vakuumrör?
Hos oss föll valet på plana solfångare eftersom jag ville ha en takintegrerad lösning. Ett annat skäl var att de funnits på marknaden längre än vakuumrör. Det årliga energiutbytet för båda varianter är ungefär detsamma.
Varför solenergi?
Eftersom jag är arkitekt med miljöinriktning var det en självklarhet när jag byggde mitt eget hus att utnyttja solen både aktiv och passivt (solinstrålning genom fönstren). Energikällan är gratis, koldioxidneutral, förnybar och solfångarna har extremt låg miljöpåverkan i ett livscykelperspektiv (dvs miljöpåverkan kopplad till utsläpp, resursförbrukning och avfall vid tillverkning, drift och kvittblivning när produkten tjänat ut).
Men kostnaden?
Även om investeringskostnaden är hög så är energipriset fast och den rörliga kostnaden är försumbar, ca 60 kr per år för solkretspumpens drifttid. Och är det någon som tror på sjunkande energipriser i framtiden?

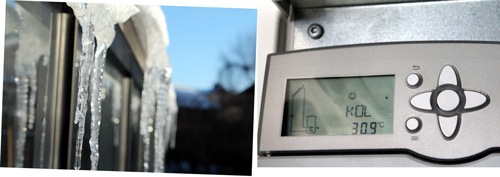

20 januari 2013 fyllde solfångaren på 30-gradig värme i botten av tanken
Att tänka på vi planeringen av nybyggnad eller ombyggnad
- Solorientera huset för maximalt solenergiutbyte. 45 graders avvikelse från rakt söderläge minskar solutbytet med enbart ca 10 %. Även om du som fastighetsägare avstår från att installera solvärme idag är det kanske aktuellt för framtida fastighetsägare.
- En takvinkel mellan 25 och 45 grader är perfekt för en solvärmeanläggning.
- Håll den södervända takytan fri från takhuvar och skorstenar för att underlätta för installation av solfångare på taket.
- Planera för ett vattenburet värmesystem för störst flexibilitet och se till att det finns plats för en lämpligt placerad ackumulatortank.
Att tänka på vid installation av en solvärmeanläggning
- Välj en modell som är kvalitetsmärkt med t ex Solar Keymark.
- Välj en tillverkare med återförsäljare som kan ge lokal support.
- Välj en installatör som har erfarenhet av solvärmeinstallationer. Fråga tillverkaren om tips.
Mer fakta finns på Svensk solenergi

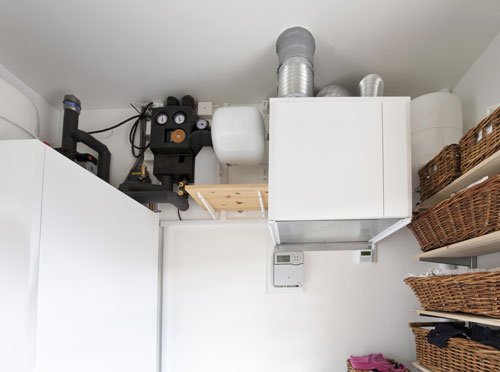

Solvärmekomponenterna finns i den kombinerade tvättstugan och teknikutrymmet. Från vänster i bild: ackumulatortanken, den isolerade solkretspumpen med framledning och returledning (den svarta lådan), 12 l förkopplingskärl och ett 40 l expansionskärl längst till höger ovanför korgarna. Det vita vägghängda skåpet mellan expansionskärlen är ventilationsaggregatet med en roterande värmeväxlare
Kort solfakta för Villa Trift 3.0
Hushållets storlek: 4-5 personer
Systemlösning: Kombisystem med solfångare kopplad till en ackumulatortank för både uppvärmning och tappvarmvatten
Solorientering: Långsida och takyta mot sydväst (42,5 graders avvikelse från rakt söder läge)
Solfångare: Plana takintegrerade solfångare
Total solfångararea: 6,9 m2, tre moduler à 2,3 m2
Modellbeteckning: Vitosol 200 F
Solenergiutbyte vid optimala förhållanden: 976 kWh per år
Tillverkare: Viessmann, tillverkade i Tyskland
Kvalitetsmärkning: Solar Keymark
Solvärmestöd: 7 320 kr (investeringsstödet är numera borttaget. I dagsläget finns endast möjlighet för befintliga hus att utnyttja ROT-avdraget)
Installationsår: Våren 2010 (nyproducerat småhus)
Installatör: Lundabygdens Rörservice
Byggentreprenör: ByggSpecialisten
Total faktisk kostnad för hela solvärmeanläggningen (solfångare, ackumulatortank, övrigt material för solvärmeanläggningen, arbetskostnad): 82 548 kr
Storlek acktank: 500 liter, 700 x 700 x 2000 mm (inkl isolering 45 mm på sidorna och 95 mm i toppen) Nordic Värmeberedare TBA500, 20 meter varmvattenslinga och 10 meter solslinga
Expansionskärl: Förkopplingskärl 12 liter (för att ångan ska svalna) + expansionskärl med gummiblåsa 40 liter
Värmebärare: Tyfocor G-LS (propylenglykol och vatten)
Solkretspump: 60 W, i drift ca 1 000 timmar per år
Energipris: 1,5 kr/kWh (beräknat årligt energiutbyte 2 400 kWh, investeringskostnad exkl acktank och med avdraget solvärmestöd, 4 % kalkylränta, avskrivningstid 20 år. Obs! Det finns anläggningar från 80-talet som fortfarande producerar värme. Det något höga priset beror på högre inköpspris är de billigaste varianterna på marknaden och den takintegrerade lösningen)
Täckningsgrad: Från maj till september täcker solvärmen i princip hela vårt uppvärmningsbehov av tappvatten. Men solfångaren ger ett betydande tillskott redan i mars och oktober
Kundnöjdhet: Hög (snyggt integrerad på taket, bra service, inga driftstörningar på tre år)

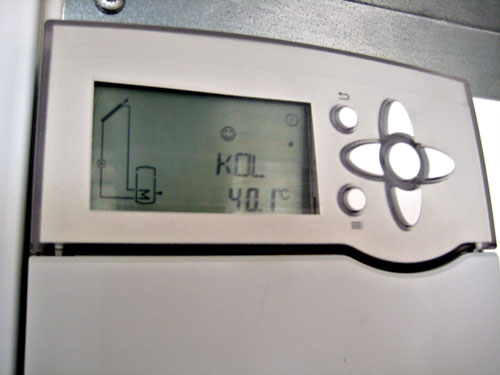

Pedagogisk reglercentral från Viessmann. En glad smiley i displayen betyder att systemet fungerar. När solfångarna överhettas och temperaturen är kring 140 grader blinkar en varningstriangel men eftersom smileyn fortfarande ler finns ingen anledning till oro. Överhettning inträffar när ackumulatortanken är fulltankad med 90 gradigt vatten pga för lite varmvattentappning. Solkretspumpen stängs av automatiskt för att undvika överhettning i tanken och temperaturen stiger i solfångaren på taket. Ångan som bildas pressas ner i expansionskärlen. När solen gått ner svalnar systemet och temperatur och tryck återgår till normala driftförhållanden. Nästa dag kan solfångarprocessen starta igen
