Det är en hel del mindre underhållsarbete som inträffar ca tio år efter inflyttning i ett nytt hus. Några saker är mer oväntade, t ex dammet som samlas mellan dolda konvektionslameller i släta radiatorer, som jag nämnde i förra inlägget. Nästa oväntade händelse var markisbandet som slets av i ett enda drag.

Som tur är har säljaren fortfarande kvar sin butik i Lund (som en gång i tiden hette Markis & Persienn) med tillgängliga reservdelar. Men brist på montörer och stundande semestertider på företaget ledde till att vi själva fick byta markisband.

Här kommer korta instruktioner till andra som råkar ut för samma sak mitt i sommaren och som har samma typ av utanpåliggande screenmarkis. (Om någon montör läser detta så får personen gärna komplettera med en mer fackmässig beskrivning.)

  1. Skaffa ett 9 mm brett ljusgrått markisband. Till vårt stora fönster med en markis som är 1,9 x 1,9 m krävdes ett tre meter långt band.
  2. Lossa frontplåten som är fastskruvad med två plåtskruvar (en i varje ände).
  3. Se till att markisen är i upprullat läge.
  4. Ta hjälp av någon annan som kan hålla markisrullen när den ska lossas från kassetten. Det finns en liten spärr av plast på insidan av plastbrickan innanför gavelplåten. Spärren går att trycka ner med hjälp av en platt skruvmejsel. Lossa samtidigt försiktigt änden av markisrullen från plåtkassetten medan den andra änden sitter kvar i kassetten. (Man skulle kunna tro att gavlarna ska lossas på kassettens sidor men så är det inte på vår modell.)
  5. På markisrullens ände finns ett plasthjul runt vilket bandet snurras. Nu är änden på bandet åtkomlig och kan dras bort.
  6. Trä igenom det nya bandet och slå en knut på änden. Snurra bandet ett varv runt plasthjulet. (Viktigt! Att snurra ett varv görs för att markisen ska kunna dras hela vägen upp till kassetten.)
  7. Tryck tillbaka markisrullen på plats i kassetten.
  8. Lyft upp frontplåten som ska monteras men trä först igenom bandet genom hålet på fronten.
  9. Tryck fast plåten och skruva fast de båda plåtskruvarna.
  10. Trä bandet genom låsmekanismen på ramen. Trä därefter på plastknoppen på bandet och kapa bandet till önskad längd.
bild_1438

Helt nödvändig skuggväv till vårt fasadväxthus (4,5 x 3,0 m, 25 graders taklutning, en takstol) för 3 395 kr

Underhåll av produkter är något som får betydligt mindre uppmärksamhet än inköp. Det gäller många områden från kläder, elektronik, bilar till installationer och utrusning i hus.

Tio år efter ett nybygge inträffar en hel del och ofta på samma gång. Än så länge har vi haft tur men förra året, nästan på 10-årsdagen efter inflyttningen i vårt hus, gick tvättmaskinen sönder. ”Planerat åldrande”, dvs programmerad livslängd, kan vara en anledning.

Samma år inträffade något betydligt mer oväntat som gäller kort livslängd: skuggvävstextilen i växthuset hade successivt försämrats men blev helt plötsligt superskör och trasade sönder när den flyttades längs linan i växthustaket. Att ta ner och tvätta väven var inte att tänka på. Väven som är gjord av flamskyddsbehandlad polyester pulvriserades nästan framför ögonen på mig när jag monterade ner den.

Det är vid sådana här tillfällen man uppskattar att leverantören fortfarande finns kvar och kan leverera en ny skuggväv med samma mått och förhoppningsvis lite bättre materialkvalitet. Den nermonterade skuggväven klarade uppenbarligen inte ett decennium av värme, UV-strålning och extrema temperaturskiftningar, som det kan bli i ett växthus.

Tittar ut genom fönstret på snötäcket och plogbilen som skrapat vägbanan på Storekrok. Vem kan tro att det är vårdagjämning idag? Solen lär inte visa sig under dagen men det finns ändå anledning att kontrollera solvinkeln i gratisverktyget SunAngle calculator som jag gör med jämna mellanrum.  Solens vinkel är helt nödvändig att känna till för en arkitekt. Solen och vinkeln på solinstrålningen ska självklart redovisas i de tidiga sektionerna när byggnaden utformas. Moderna digitala tredimensionella ritverktyg kan säkert visa solvinkeln men den måste finnas med i de tidiga handritade skisserna för att man som arkitekt ska kunna planera dagsljuset och behovet av eventuella solskydd på sommaren.

Bild-311

Jag har matat in positionen för Villa Trift 3.0  i SunAngle calculator. Man behöver veta breddgraden och mata in datum och tid (se utförliga instruktioner i tidigare inlägg) och vips så räknar kalkylatorn ut solvinkeln (altitude angle), soluppgång och solnedgång. På vårdagjämningen 20 mars 2013 är solvinkeln 34,21 grader på Skördevägen i Lund. Vid sommarsolståndet när solen står som högst är vinkel 57,68 grader. Idag gick solen upp kl 06.08 och den går ner kl 18.20.


Genomsiktlig svart screenmarkis utanför sovrum 1 i Villa Trift 3.0 som regleras manuellt (foto ProService Reklambyrå).

Nerdragna screenmarkiser i Villa Trift 3.0 är ett säkert högsommartecken. De senaste dagarna har våra markiser kommit till användning igen. Behovet av solskydd har under 2012 varit obefintligt bortsett från några solrika dagar i maj. Valet att installera solskydd kom ganska sent i byggprocessen. En beräkning av indikator nr 3 Solvärmelast och indikator nr 11 Termiskt klimat sommartid i klassningssystemet Miljöbyggnad gjorde mig uppmärksam på att någon form av solskydd var nödvändig för att undvika övertemperaturer inomhus på sommaren. En riktlinje för bra termisk komfort sommartid är att temperaturen inomhus april–september inte ska överstiga 26 grader mer än 10 % av tiden.

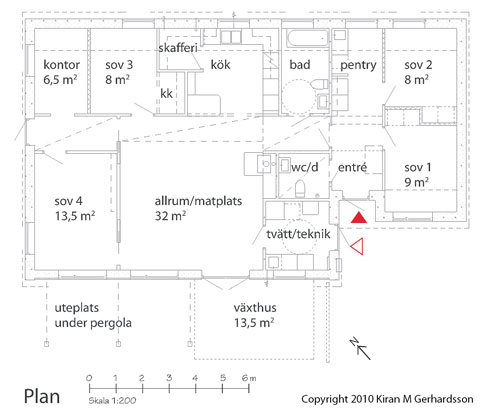

I Villa Trift 3.0 finns två solutsatta sovrum. De övriga två sovrummen vänder sig mot nordöst. Rum som vetter mot öster, söder eller väster påverkas alltid av solinstrålningen. Utan tillräckligt bra solskydd skulle betyget för respektive indikator inte ens nått upp till Brons. Med bra solskyddsglas hade det ena sovrummet möjligen uppnått Guld och det andra sovrummet Silver. I gengäld blir ljusinstrålningen sämre genom fönster med solskyddsglas. Under det mörka vinterhalvåret vill man ha så mycket dagsljus som möjligt i bostaden.


Figuren visar solintrålningen i alla väderstreck (y-axeln visar solintrålningen i W/m2 och x-axeln anger tiden på dygnet). Notera att solens instrålning är ca 800 W/m2 under sommaren från öst till väst. Solen drabbar alltså även rum med fönster i öst- eller västläge

Lite solskyddsfakta
G-värde eller solfaktor anges i procent och är ett mått på solvärmen som kommer in i rummet i förhållande till den värme som träffar det yttre glaset.

Exempel: 3-glas fönster med 2 lågemissionsskikt och argon
istället för luft mellan glasen (3-glas isolerruta T4-12) samt
U-värde för glaset (Ug ) = 0,7 W/m2 K

• Solfaktor glas = ca 0,50
• Total solfaktor, gsyst för fönsterglas med persienn på insidan = ca 0,38
• Total solfaktor, gsyst, för fönsterglas med markis på utsidan = ca 0,13

Färgen på markisväven har betydelse för solfaktorn. Den svarta väven på Villa Trift 3.0 släpper igenom 10 % av solenergin medan en vit släpper igenom 26 %. Solfaktorn (gsyst) för fönsterglas med screenmarkis är ca 6 % i Villa Trift 3.0 enligt beräkningen i gratisprogrammet Parasol. Principen för bra solavskärmning är att stoppa solinstrålningen innan den träffar glaset. Solskydd minskar behovet av aktiv kylning (med t ex eldriven kylmaskin) och gör investeringen lönsam på sikt. Komforten sommartid blir dessutom bättre. Mitt tips är att räkna in kostnaden för solskydd i de mest utsatta rummen i byggkalkylen. Screenmarkiser kan t ex ofta vara dyrare än fönstret. En genomtänkt byggnadsdesign och planering utan för stora glasytor är en bra utgångspunkt. Använd sedan verktygen i Miljöbyggnad för att kontrollera hur stort behovet är av solskydd.
